铝合金模具是压铸生产中的核心装备，它直接决定了铝合金压铸件的几何精度、表面质量以及内部组织性能。与注塑模具或钢铁铸造模具相比，铝合金压铸模具需要承受更高的温度冲击、更剧烈的热疲劳以及更大的锁模压力，其结构复杂性和设计难度也相应更高。一套设计合理的铝合金模具，不仅能够保证压铸件的尺寸稳定性和外观质量，还能显著延长模具使用寿命、降低生产成本。因此，深入理解铝合金模具的基本结构与设计要点，对于压铸行业的工程技术人员具有重要的实践指导意义。

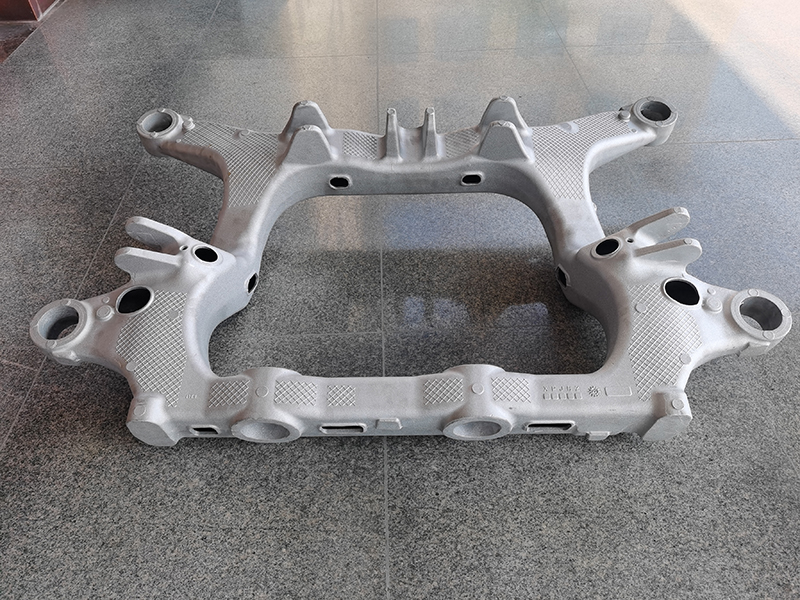

铝合金模具的基本结构与设计要点
一、基本结构组成
1、成型系统
成型系统是模具的核心部分，直接决定压铸件的形状和尺寸。它主要由定模仁和动模仁两部分组成，合模后形成完整的型腔。定模仁通常安装在定模板上，与压铸机的压室相连，负责接收高温高压的铝合金熔液。动模仁则安装在动模板上，在开模时随动模部分移动，使压铸件脱离定模。
型腔的设计需要考虑铝合金熔液的流动特性、凝固收缩规律以及脱模斜度等因素。复杂的压铸件可能还需要设置侧向抽芯机构，通过滑块或斜顶等机构成型侧孔、侧凹等结构。成型系统的加工精度直接决定了压铸件的尺寸公差，通常要求型腔表面的尺寸精度控制在0.02毫米以内。
2、浇注系统
浇注系统是引导铝合金熔液从压室进入型腔的通道，其设计优劣直接影响熔液的充型质量。典型的浇注系统包括直浇道、横浇道和内浇口三个部分。直浇道连接压室与模具，横浇道负责将熔液分配到各个型腔，内浇口则是熔液终进入型腔的狭窄通道。
内浇口的设计尤为关键，其截面积、形状和位置决定了熔液的充型速度、流动方向以及卷气程度。内浇口截面积过小会导致充型不足，过大则容易引起湍流和氧化夹杂。常见的内浇口形状有扇形、锥形和缝隙形等，需要根据压铸件的结构特点进行选择。
3、排溢系统
排溢系统包括排气槽和溢流槽两部分。排气槽设置在型腔充填的部位以及熔液汇合处，用于排出型腔中的空气和压铸过程中产生的气体，防止气孔和冷隔缺陷的产生。溢流槽则设置在型腔边缘或熔液到达的位置，用于容纳前端冷料和氧化夹杂，保证压铸件主体部分的纯净度。
排溢系统的设计需要与浇注系统协同考虑，确保气体能够顺利排出，同时避免熔液过早进入排溢通道造成浪费。合理的排溢系统能够显著降低压铸件的气孔率和氧化夹杂含量，提高产品的致密度和力学性能。
4、温控系统
温控系统是铝合金模具区别于其他模具的重要特征。由于铝合金熔液温度通常在600至700摄氏度，模具在工作过程中承受剧烈的热冲击，如果温度控制不当，会导致模具热疲劳开裂、压铸件冷隔或粘模等质量问题。
温控系统主要由冷却水道和加热装置组成。冷却水道分布在模具型腔周围，通过循环冷却液带走多余热量，将模具工作温度控制在合理范围内。对于大型模具或复杂型腔，还需要设置多点温控，实现模具温度的分区调节。在模具预热阶段，加热装置能够快速将模具升温至工作温度，减少初始生产废品。
5、顶出系统
顶出系统的作用是在开模后将压铸件从动模中推出。常见的顶出元件包括顶针、顶管、推板和斜顶等。顶针是常用的顶出元件，适用于平面或简单曲面的顶出；顶管用于成型孔部位的顶出；推板适用于大面积薄壁件的顶出；斜顶则兼具顶出和侧向抽芯的功能。
顶出系统的设计需要平衡顶出力与压铸件变形之间的关系。顶出力过小可能导致脱模困难，顶针弯曲或断裂；顶出力过大则容易引起压铸件变形、表面凹陷甚至开裂。顶针的布置应遵循均匀分布、避开重要表面的原则，同时需要考虑顶针与冷却水道的空间避让。
6、模架与导向系统
模架是模具的骨架，由定模板、动模板、支承板、垫块等零件组成，为模具各系统提供安装基准和结构支撑。导向系统包括导柱和导套，确保动模与定模在合模过程中的对位，防止型芯与型腔发生错位或碰撞。
模架的选择需要根据压铸机的规格、压铸件的尺寸以及模具的受力情况进行综合确定。导向系统的精度直接影响模具的合模精度和使用寿命，通常要求导柱与导套的配合间隙控制在0.02至0.04毫米之间。
二、关键设计要点
1、收缩率与尺寸精度的控制
铝合金从液态凝固至室温会产生显著的体积收缩，不同牌号的铝合金收缩率有所差异，通常在0.5%至0.7%之间。模具设计时须预留合适的收缩余量，否则压铸件冷却后尺寸将偏离设计要求。
然而，收缩率并非固定不变的常数，它受到压铸件壁厚、结构形状、浇注温度、模具温度以及保压时间等多种因素的影响。薄壁件的收缩率通常小于厚壁件，复杂结构件由于各部位冷却速度不均，可能出现不均匀收缩导致变形。因此，模具设计需要结合压铸工艺参数进行综合分析，对于精度要求高的部位，还需要在试模后通过修模进行尺寸补偿。
2、脱模斜度的合理设置
脱模斜度是模具型腔侧壁与开模方向之间的倾斜角度，其作用是减小压铸件与模具之间的包紧力，便于顺利脱模。铝合金压铸件通常需要设置0.5度至1.5度的脱模斜度，具体数值取决于压铸件的高度、壁厚以及表面粗糙度要求。
脱模斜度的设置需要兼顾脱模便利性与外观质量。斜度过小可能导致脱模困难、表面拉伤；斜度过大则影响压铸件的结构强度和装配精度。对于外观要求高的外表面，应尽可能采用较小的脱模斜度，必要时通过增加顶出元件数量或采用推板顶出来辅助脱模。
3、圆角与壁厚过渡的设计
压铸件的尖角和急剧壁厚变化是应力集中和裂纹萌生的主要位置。模具设计时，应在压铸件的转角处设置适当的圆角，一般内圆角半径不小于相邻壁厚的0.5倍。圆角不仅能够改善熔液的流动状态，减少涡流和卷气，还能降低模具在该部位的应力集中，延长模具寿命。
壁厚设计应遵循均匀原则，避免出现过厚或过薄的截面。壁厚过厚容易产生缩孔、缩松等内部缺陷；壁厚过薄则可能导致充型不足。当壁厚须变化时，应采用逐渐过渡的方式，过渡区的长度不小于壁厚差的3倍，以减小因冷却速度差异引起的变形和应力。
4、冷却水道的优化布局
冷却水道的布局直接影响模具温度场的分布，进而影响压铸件的凝固顺序、内部质量和生产效率。水道应尽可能靠近型腔表面，通常距离型腔表面15至25毫米，以保证良好的换热效率。水道的直径一般在8至12毫米之间，过大的直径会降低水流速度，影响换热效果；过小则容易堵塞，维护困难。
对于复杂型腔，应采用分区冷却策略，在厚壁部位加强冷却以促进顺序凝固，在薄壁部位适当减弱冷却以避免冷隔。水道的连接方式应便于加工和维修，避免出现死水区和泄漏隐患。近年来，随形冷却水道技术通过增材制造实现，能够使水道形状与型腔轮廓高度贴合，大幅提升冷却均匀性。
5、模具材料与热处理的选择
铝合金压铸模具通常在高温、高压和高热疲劳的恶劣条件下工作，对模具材料的耐热性、耐磨性和抗热疲劳性能提出高要求。常用的模具材料包括H13、8407、DIEVAR等热作模具钢，这些钢材具有良好的高温强度、韧性和抗回火稳定性。
模具材料的选择需要根据压铸件的产量、复杂程度以及合金种类进行综合确定。高产量或大型压铸件通常需要采用性能更优的进口模具钢，并进行真空热处理以获得均匀的组织和高硬度。模具型腔表面还可以进行氮化、PVD涂层等表面强化处理，进一步提高耐磨性和抗粘模性能。
6、排气与真空辅助设计
铝合金熔液在高压高速下充填型腔，型腔中的空气如果不能及时排出，会被卷入熔液形成气孔，严重影响压铸件的力学性能和表面质量。除了常规的排气槽设计外，对于质量要求高的压铸件，还可以采用真空辅助压铸技术。
真空辅助系统通过在模具上设置真空阀和抽气通道，在压射前将型腔中的空气抽出，形成负压环境。这样不仅能够显著减少气孔缺陷，还能降低充型阻力，提高熔液的流动性，使薄壁和复杂部位的成型更加完整。真空压铸已成为汽车结构件、通信壳体等高品质铝合金压铸件的主流工艺。
铝合金模具是一项涉及材料科学、热力学、流体力学和机械设计等多学科交叉的系统工程。从成型系统到温控系统，从收缩率控制到冷却水道优化，每一个结构要素和设计决策都直接影响着压铸件的终品质和生产成本。随着压铸技术向大型化、薄壁化和精密化方向发展，铝合金模具的设计也面临着更高的挑战。只有深入理解铝合金模具的基本结构与设计要点，把握关键设计要点，并结合实际生产经验不断优化，才能设计出高性能、长寿命的铝合金压铸模具，为压铸行业的持续发展提供坚实的技术支撑。如有需要，欢迎给我们进行来电或留言！
