新能源汽车电机壳模具是什么?有什么作用?

时间:2022-09-28 10:22:49 点击:780 次 来源:洛阳浩天模具有限公司

  这几年来,新能源汽车蓬勃发展,新能源汽车的需求量也随之增高,新能源汽车的开发需要许多与传统汽车不同的新零件,电机壳就是其中一种,为了能满足电机壳的制作需求一般采用电机壳模具来制作。那么新能源汽车电机壳模具是什么?有什么作用?下面浩天小编带大家来了解一下。


  一、新能源汽车电机壳模具是什么


  新能源汽车电机壳模具是一种帮助生产新能源汽车电机外壳的铸造模具,这种模具是由上模、下模、导孔以及出料口组成的,模具的上模和下模之间有着螺钉将其连接。新能源汽车电机壳模具中的模芯在上模的中部,在模芯的周围布置的有很多个导孔,导孔和导孔之间设置的有阻流桥,并且安装的有产品散热孔隔块模腔在阻流桥的下方,阻流桥和模芯是连为一体的。

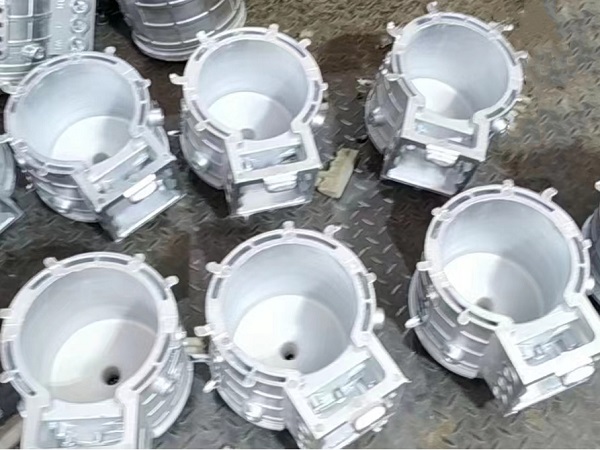

新能源汽车电机壳模具

  其中在下模模芯的上方安装的有散热孔阻流台和散热孔隔块阻流台,这些阻流台相互之间是相隔设置并围绕模芯均匀分布,散热孔隔块阻流台的高度是要高于散热孔阻流台的高度。在每个导孔的底下设置的有悬桥,悬桥底部有小射头,悬桥的内部和外部为导流通道,悬桥两侧是和阻流桥连为一体的。


  铸件的生产,也就是新能源汽车电机壳的生产需要在配备齐全的车间进行,在生产时,为了能达到使用强度要求,需要将部件在真空下进行浇注,浇注完成后要进行热处理,因为铸件的尺寸公差比较小,因此需要额外注意机械加工后产品的处理情况。

新能源汽车电机壳模具

  二、新能源汽车电机壳模具的作用


  1、减少废品率


  新能源汽车电机壳模具设置的有阻流桥,能够使模腔内的铝料流速放慢,提高铝料进入到模腔中的速度,提高铝料注入的均衡度,进而提高产品质量,减少不合格的废品的产生。


  2、帮助产品成型


  铸造模具设置的有悬桥,悬桥和小射头相连接,将导孔一分为二,使得挤压进模具的铝料能够分流,从而帮助产品成型。


  3、提高生产效率


  新能源汽车电机壳模具的使用能够提高电机壳的生产效率,满足其批量生产的需求,且生产的稳定性也比较好。


  以上就是浩天小编给大家带来的有关新能源汽车电机壳模具是什么及作用的介绍,希望对您有所帮助。新能源汽车作为近几年比较热门的产品,它的相关零部件的需求也相应地增加,新能源汽车电机壳模具就是为了满足电机壳的需求而设计的铸造模具。如果您还了解更多有关铸造模具的相关信息,欢迎向我们留言咨询。
