工装夹具的设计原则及要求
当前位置:首页 - 行业要闻

工装夹具的设计原则及要求

时间:2022-01-20 11:08:09 点击:307 次 来源:洛阳浩天模具有限公司
  工装夹具在设计中是需要符合相关原则及要求的,这样才能保证在使用中更加便捷,也不会影响或损坏到产品及工装夹具,提高生产效率,今天浩天小编就来为大家介绍一下工装夹具的设计原则及要求,我们一起来了解一下吧!


  一、工装夹具设计原则


  1、用夹具固定产品及工具:以固定用台钳及夹持具等来固定产品及工具,这样可以解放工作人员双手,从而可进行双手作业。

  2、使用专用工具:在生产线中所用的工装应该适合该产品及人工操作的专用工具,这样可以有效提高生产效率。

  3、合并工装:将两种工装合并为一种工装可以减少更换工具带来的麻烦,从而减少转拉的工时消耗,使工作效率得到提高。

  4、提高便利性:应该提高工具设计便利性,减少疲劳,比如工具手柄要方便抓握;作业工具和人体动作相互协调;工装夹具的操作要以IE的方法进行评估等。

  5、机械操作安全且流程化:使机械能够较少甚至脱离手动监控和辅助;操作的位置要集中;工件自动脱落;开关位置与下工序兼顾;可自检;小型化;工件可自动脱落;易进行作业准备等。

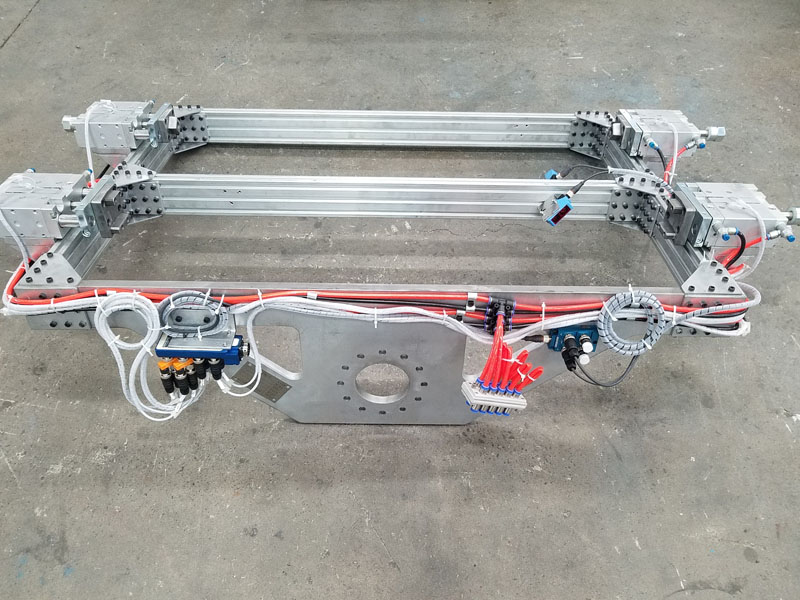

  取芯夹具

  二、工装夹具设计要求



  1、强度和刚度足够


  工装夹具需要有足够的强度和刚度,如果是加工精度要求高,力较大时要特别注意,如果强度和刚度不够的话,工装夹具在使用时就很容易生产较大的变形或损坏,影响产品的加工精度。


  2、夹紧可靠稳定


  产品夹紧需稳定可靠,但是夹紧力也不能过大,避免造成工装或产品变形,所以我们可以采用多点夹紧或者是宽爪夹紧,以此来降低单位面积的夹紧力,也可以在产品刚性不好的部位增加合适的辅助到承。

  在选择夹紧方式的时候要注意:夹紧力要通过或靠近主要支承点,或者支撑点所组成的平面内;应靠近受力位置;应在产品刚性好的位置;应垂直主要定位基准,避免因为夹紧而使原有的定位状态损坏。

  经过以上介绍可知工装夹具的设计原则包含用夹具固定产品及工具、使用专用工具、合并工装、提高便利性、机械操作安全且流程化等,工装夹具的设计要求是需要有足够的强度和刚度,而且夹紧要可靠稳定。洛阳浩天模具有限公司设计制作的模具种类多样、设计符合原则及各项要求,质量有保障,随时欢迎大家致电或留言进行咨询。
