工装夹具设计要求及注意事项有哪些?
当前位置:首页 - 行业要闻

工装夹具设计要求及注意事项有哪些?

时间:2022-08-15 17:10:37 点击:3769 次 来源:洛阳浩天模具有限公司
  工装夹具是工艺装备制作加工过程中不可或缺的设备,夹具的使用能够提高工装的生产效率,提高产品的质量,那么工装夹具设计要求和注意事项有哪些呢?下面浩天小编带大家来了解一下。

  一、工装夹具设计要求


  1、具有一定的强度和刚度


  因为夹具在使用过程中会受到多种力的作用,比如:工件的自身重力、焊接时变形所引起的作用力,工件翻转时产生的离心力,因此工装夹具在设计时要具有一定的强度与刚度,能够抵抗承受生产使用过程中所产生的各种力。

  2、夹具的可靠性


  工装夹具要具有一定的可靠性,保证夹具在夹紧时不破坏产品的定位位置,保证产品的形状、尺寸依旧符合图样要求。工装夹具不仅不能出现工件松动滑移的现象,而且也不能给予工件过大的拘束度产生较大拘束应力。

  3、保证焊接操作的灵活性


  在使用工装夹具进行生产的过程中要保证留有足够的焊接操作空间,保证操作人员要有良好的视野和操作环境。

  4、具有良好的工艺性


  工装夹具在设计时要保证具有良好的工艺性,要方便工作人员进行制造、安装与操作,也要方便后期对于夹具的检验、维修和更换零件。在设计时还要考虑所安装车间的场地、吊装能力等因素,尽量降低夹具的制作成本。

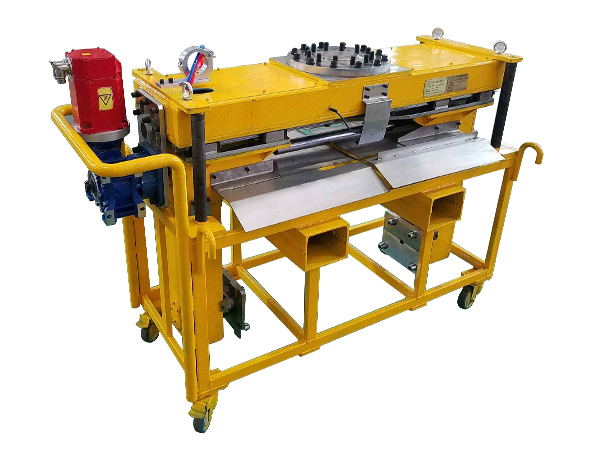

工装夹具

  二、工装夹具设计注意事项


  1、夹具的制造精度要求


  零件的装配精度是由工装夹具上的定位、导向元件的形状以及位置尺寸决定的,零件的尺寸公差和夹具的尺寸公差之间也有一定的关系,因此在设计工装夹具时要保证夹具的制造精度,满足零件生产的需要。

  2、定位、夹紧元件的选择


  工装夹具上有大量的定位和夹紧元件,这些元件在设计的时候应尽量符合设计标准,选择使用标准件。一些常用的元件已经标准化、系列化,一般有国标和厂标两种形式可以选择。选取符合标准的定位、夹紧元件能够降低工装夹具的制作成本,也能够减少夹具的设计周期。

  3、工装夹具材料的选择


  工装夹具的材料选择取决于夹具零件的作用以及工作条件,为了保证所制作出来产品的质量和性能,尽量选取较好的夹具材料。

  以上就是浩天小编给大家带来的有关工装夹具设计要求及注意事项的全部内容,希望能够帮助您更好的了解工装夹具的相关知识。洛阳浩天模具有限公司主营的有工装夹具、冷热芯盒模具等多种铸造模具,如果您有相关需求,欢迎留言咨询。
